¡Un gran evento!
¡El Open House promovido por HERGEN del 18 al 20 de octubre fue todo un éxito!
Invitados de Brasil y del extranjero han visto de primera mano el último desarrollo tecnológico de HERGEN: la Prensa de Zapata SMART SHOE.
El equipo fue ensamblado y en puesto en funcionamiento, creando una oportunidad única para que todos pudieran conocer de cerca este gran proyecto en todos sus detalles.
La relevancia del evento fue aún mayor por tratarse de la única prensa de zapata diseñada y producida en Brasil.
Además de conocer SMART SHOE, los invitados fueron recibidos para una charla con el personal técnico/comercial de HERGEN y fueran llevados para una visita el parque industrial de la empresa, conociendo, entre otras cosas, la línea de fabricación de Cilindros secadores más grande de América.
Realmente apreciamos la visita de todos. Fue un honor tenerles con nosotros en esta ocasión tan especial.
Prensa de Zapata HERGEN, un paso adelante
A lo largo de los años, la historia de HERGEN se ha construido con trabajo duro, el uso de innovaciones tecnológicas y un enfoque en el cliente.
La búsqueda de la excelencia y la participación de todos los colaboradores para construir la mejor solución hace que este proyecto sea muy especial para HERGEN y al mercado.
El constante desarrollo tecnológico es lo que le permite a HERGEN ser una referencia y la acredita como la única fabricante de prensas de zapata en América Latina.
En la fase de investigación y desarrollo, el personal técnico ha aplicado sus mejores esfuerzos y se concentró en la creación de una prensa que resulte en una mayor sequedad y que garantice la máxima calidad del papel, manteniendo el volumen y la estructura de la hoja.
El resultado fue un producto innovador, robusto y preciso, diseñado dentro de los más modernos conceptos de ingeniería para prensas de zapata en el mundo. En este proyecto, HERGEN priorizó aumentar el rendimiento, conservar energía y minimizar el uso de fibra.
Se necesitó mucha investigación y desarrollo para viabilizar – con tecnología 100% brasileña – la producción de un equipo de enorme precisión operativa y magnitud, lo que resalta el gran reto que presentó este proyecto. Este logro es un paso más adelante y de reconocimiento a su grupo de colaboradores.
SMART SHOE HERGEN características
Totalmente automatizada, haciendo su operación simple y segura.
Contra Rodillo sin sistema de compensación, resultando en un proyecto más económico y reduciendo la necesidad de mantenimiento.
Sistemas con mínimo mantenimiento y bajo costo.
Diseño compacto, fácil instalación en máquinas existentes.
Datos Técnicos
| Ø Rodillo Zapata | 1.262 mm |
| Ø Contra Rodillo | 1.200 mm |
| Ancho del nip | 280 mm |
| Carga lineal | Diseñada para hasta 1.300 kN/m |
| Ancho de la hoja | Diseñada para hasta 5.000 mm |
¿Cuáles son las ventajas de la prensa de zapata HERGEN SMART SHOE?
Con la creciente demanda en el mercado del embalaje, el aumento de la velocidad de las máquinas y la necesidad de reducir los costes de fabricación del papel, se ha vuelto cada vez más importante aumentar la capacidad de remoción de agua de la hoja.
Los costos relacionados con la evaporación del papel son muy altos, por lo que es imperativo maximizar la sequedad de la hoja antes de la sección de secado.

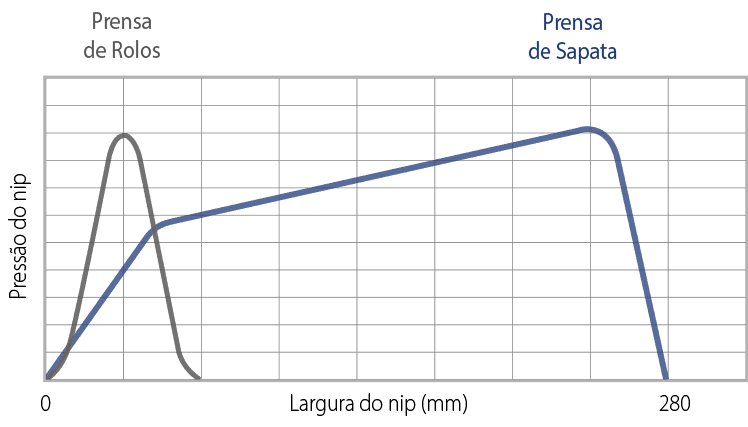

En la Prensa de Zapata, el ancho del Nip es considerablemente mayor en comparación con las prensas convencionales. Esto aumenta el tiempo de permanencia de la hoja en el nip y, en consecuencia, el Impulso de la Prensa. Al aumentar el Impulso de la Prensa, es posible aumentar la sequedad de la hoja y reducir el consumo térmico. Finalmente, se puede ganar performance con reducción de costos.
Otro aspecto importante es que, aunque la hoja permanezca más tiempo en el nip, la presión específica sobre el papel no es mayor que en las Prensas de Rollo. Esto permite aumentar la sequedad de manera más homogénea, sin dañar la estructura de la hoja.
| Parámetros de diseño | Rodillo Prensa | Prensa de Zapata |
|---|---|---|
| Ancho de nip (mm) | 40 – 70 | 250 – 280 |
| Nip de trabajo (kN/m) | 150 – 450 | 1000 – 1300 |
| Impulso de la Prensa (psi.s) | 2 – 5 | 10 – 21 |
De esta manera, algunos de los beneficios de la Prensa de Zapata son:
Aumento de la producción
Mayor sequedad
Menor consumo energético
Mejora de los testes físicos de la hoja
Baja manutención
HERGEN moderniza Prensa de Zapata
de doble ancho
Recientemente, HERGEN fue seleccionada por un importante fabricante de papel para modernizar su Prensa de Zapata.
Se trata de una prensa de doble ancho (longitud de la zapata = 4.905 mm) que ha estado en funcionamiento durante más de 20 años. Fue necesario realizar una serie de mejoras, con el fin de eliminar algunas limitaciones y aumentar la precisión mecánica y la eficiencia de la Prensa. Además, el uso de conceptos modernos utilizados en el diseño de HERGEN podría optimizar los resultados y aumentar la vida útil de la manta.
Conceptos modernos utilizados
El Sistema de Carga ha sido completamente reemplazado. El nuevo sistema utiliza varios pistones cilíndricos dispuestos en dos líneas de carga. Este concepto, además de ser más eficiente, simplifica significativamente el mantenimiento. El diseño también garantiza el posicionamiento/alineación precisa de la Zapata, el cual es esencial para la eficiencia de la Prensa.
En el diseño de la nueva Zapata se prestó especial atención a la refrigeración, con el objetivo de aumentar la vida útil de la manta, especialmente la del modelo ranurado. Además de otras mejoras, la zapata ahora tiene canales internos para enfriamiento de circulación cruzada.
Los cojinetes, tanto en el rodillo de zapata como en el contra rodillo, se han reemplazado por completo y ahora integran dispositivos que mantienen los dos rodillos alineados con precisión entre sí.
